Tenapors Dobeles Panelis Sienas elements. Dobeles panelis® elements S ir nesošo sienu un pamatu veidņu sistēma, kas sastāv no speciāli veidota armatūras karkasa un tam no abām pusēm piestiprināta siltumizolācijas materiāla. Nesošo sienu un pamatu S elements objektā nodrošina risinājumus un atvieglo darbu vairākos posmos. Putupolistirola plāksnes kalpo kā veidņi betona ieliešanai, kam nav nepieciešama papildu veidņu noma vai izgatavošana, nav darbietilpīgās veidņu demontāžas un izmantoto izejmateriālu utilizācijas. Veidņus savienojošais karkass kalpo kā konstrukcijas stiegrojošā armatūra, samazinot laiku un līdzekļus armatūras sagatavošanas un veidņošanas darbiem.
Veidņa putupolistirola daļa ir efektīva siltumizolācija, un nav vajadzīga papildu siltināšana. Atkarībā no būves konfigurācijas, mērķa vērtībām, energoefektivitātes rādītājiem un citiem faktoriem, Dobeles panelis® nesošo sienu un pamatu veidņu sistēmas elements S paredz mainīgu ārējās siltumizolācijas biezumu (50 – 200 mm) un veidņu augstumu (300 – 4000 mm) betona ieliešanai ar slāņa biezumu 120 – 300 mm. Tā nodrošinot ne tikai stingru veidni uzreiz visā nepieciešamajā augstumā ērtai betonmasas ieliešanai, bet arī paredz maksimālu veidņu sistēmas elastību, lai nodrošinātu nepieciešamo siltumtehnisko prasību apmierināšanu un citu mērķa kritēriju sasniegšanu gandrīz jebkuram projektam.
Sistēmas sastāvdaļas

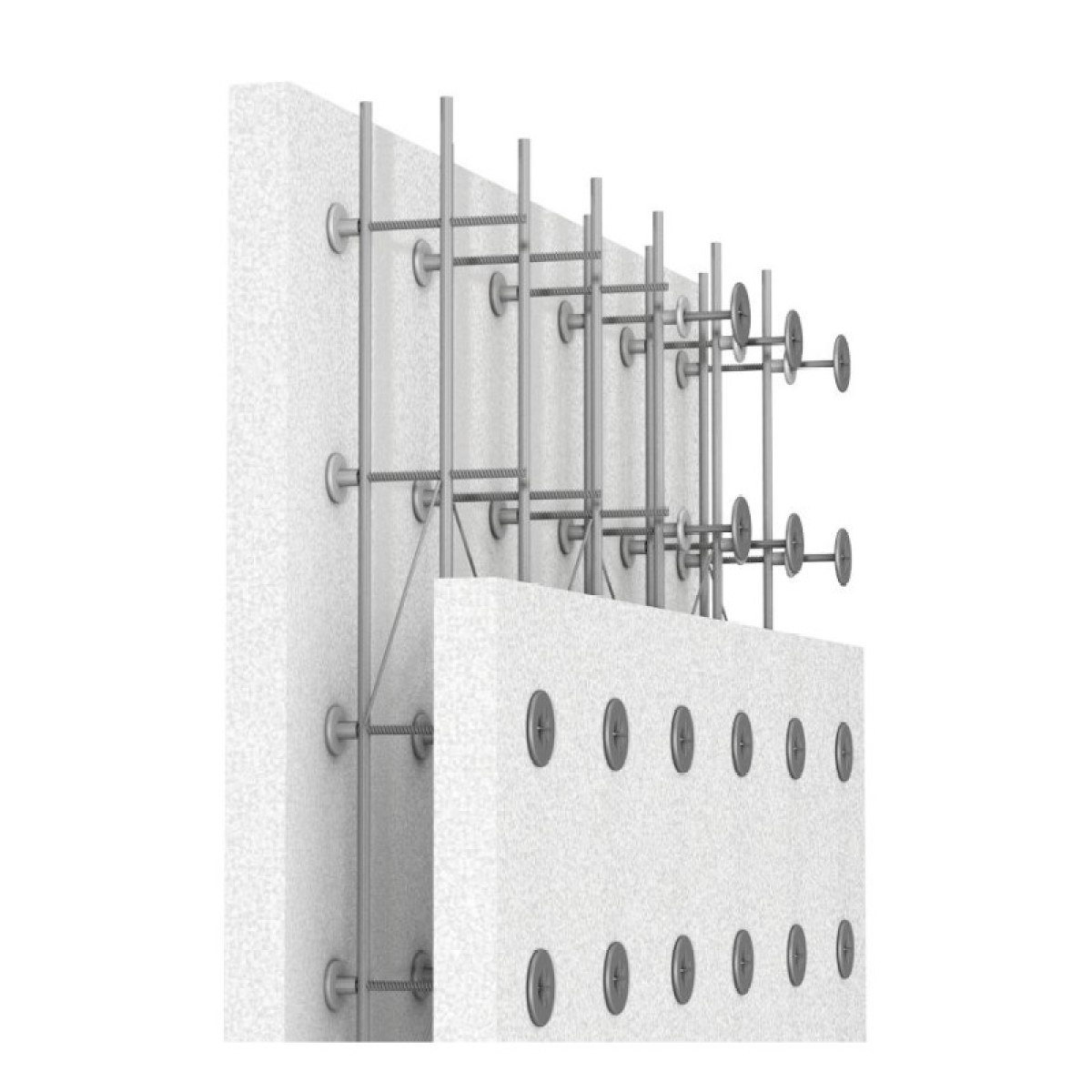

Veidnis sastāv no speciāli veidota armatūras karkasa un tam no abām pusēm piestiprināta EPS materiāla. Stiegrojums pilda 2 funkcijas – nodrošina nepieciešamo attālumu starp putupolistirola plāksnēm un kalpo, kā betona stiegrojums. Tas sastāv no 3 veida armatūras stiegrām:
- Vertikālās stiegras ar diametru 8mm;
- Šķērsstiegras ar diametru 5mm;
- Diognālstiegras ar diametru 3mm.
Iekšējās izolācijas slānis ir 50mm, ārējās izolācijas slānis un betona slānis var tikt mainīts atkarībā no būvobjekta specifikācijas.
Priekšrocības
Paliekošo veidņu sistēmas ir raksturīgas ar samazinātām darbaspēku izmaksām un pamatu ierīkošanas laiku. Dobeles panelis – S vienlaicīgi objektā aizstāj 3 dažādus risinājumus:
- Putupolitirola plāksnes kalpo, kā veidņi betona ieliešanai un nav nepieciešams nomāt papildus veidņus vai tos veidot no kokmateriāliem;
- Dobeles panelis savienojošais karkass pēc betona ieliešanas kalpo, kā vertikāli stiegrojošā armatūra un pie to montāžas ir nepieciešams ievietot tikai horizontālo armatūru;
- Putupolistirols kalpo kā siltumizolācija un nav jāveic papildus izolācijas uzstādīšana.
Šo iemeslu dēļ ievērojami samazinās to darbu apjoms, kas ir jāveic objektā un līdz ar to arī pamatu izbūves darbi. Tā kā nav nepieciešama veidņu noma, tad pamatu izveide var notikt nesteidzoties un bez palielināta investīciju apjoma.
Pamatnes sagatavošana
Parasti veidņus uzstāda uz iepriekš izbūvētiem pamatiem vai iepriekšējā stāva grīdas betona plātnes. Lai nodrošinātu sienu stingu sajūgumu ar pamatiem, pamatu pēda (plātne) atbilstoši plānam jāparedz vertikālo stiegru izlaidumus. Tos uzstāda pa pāriem, vai pamīšus ar retinātu soli ik pa 20-30 cm. Izlaisto stiegru diametram jābūt saskaņotam ar sienas veidņu stiegru diametru. Lai nodrošinātu sienas elementu ātru un precīzu montāžu, uz pamatu pēdas zem iekšējas vai abrām EPS plāksnēm uzstāda sienas elementu montāžas vadulu – plānsienu U profilu (platums – 50mm).
Pamata elementu balstīšana

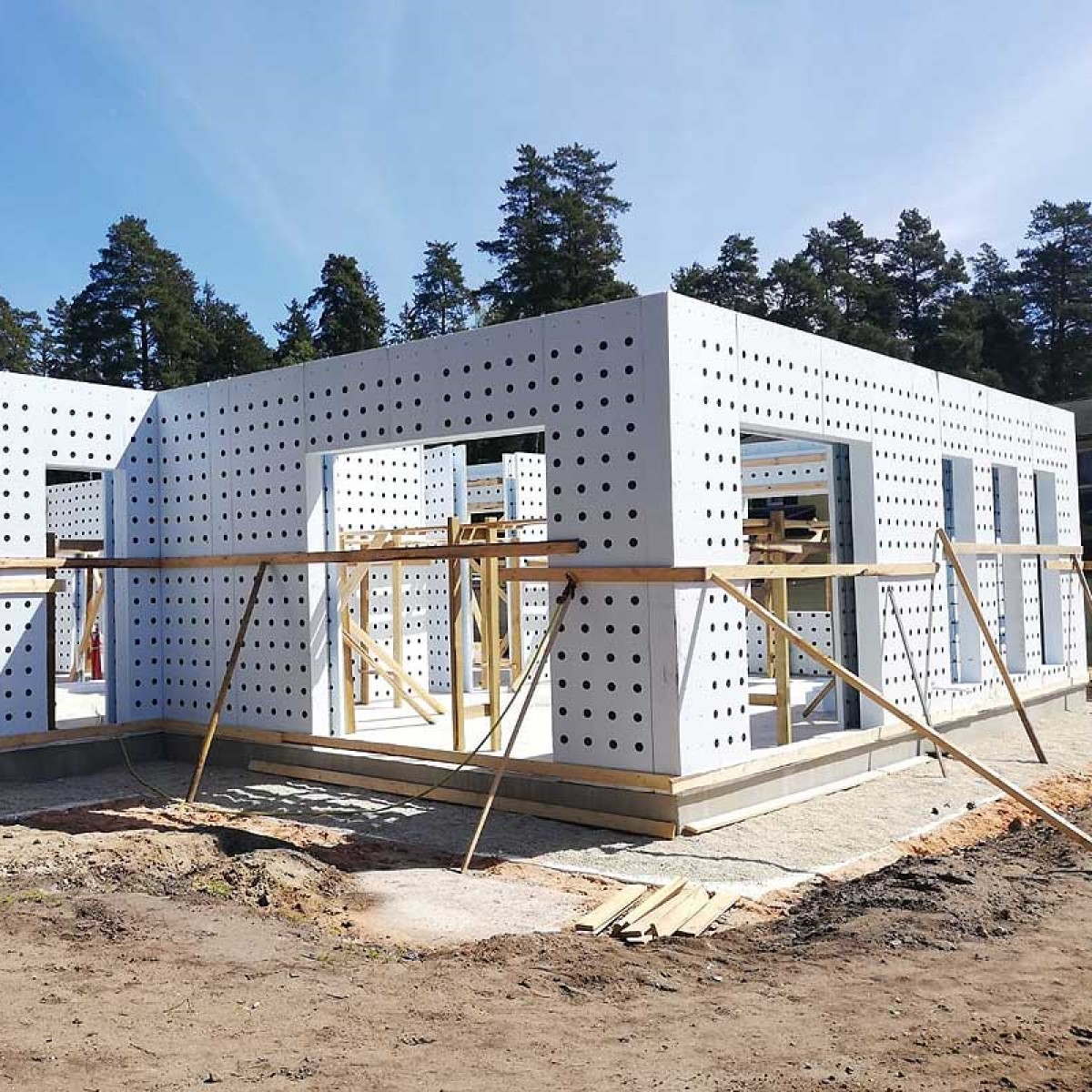

Pēc pirmo divu sienas veidņu elementu uzstādīšanas montē balstgāžņus, kuri nodrošina:
- fiksētu sienas elementu stāvokli un vertikalitāti;
- sienas nekustīgumu betonēšanas laikā;
- sienas elementu montāžas laika aizsargā tos no vēja slodzes.
Lai pastiprinātu sienas veidņu elementu savstarpējo savienojumu, to savienojuma vietās papildus var piestiprināt nelielas, no koka vai metāla izgatavotas palīgdetaļas. Sienas veidņu elementu piesaistīšanai pie pamatu pēdas vai pamatiem lieto tērauda stiepli, savienojot no pamatiem vertikāli izvirzītās stiegras ar sienas elementu stiegrojuma karkasu. Ar stiepli savieno arī blakus esošo sienas elementu stiegru karkasus sienas elementu augšdaļā. Pēc pirmā balstgāžņa nostiprināšanas turpina nakamā sienas veidņu elementu uzstādīšanu un to nostiprināšanu ar balstgāžņiem. Sienas galus nostiprina izmantojot spriegošanas stiegrojumu, līdzīgi kā tas ir aprakstīts stūra mezglu gadījumos. Sienas galā pēc vajadzības var novietot papildus putupolistirola (EPS) loksni, vai izmantot tikai dēli.
Horizontālais stiegrojums
Veicot sienas veidņu elementu montāžu, nepieciešams uzstādīt horizontālo stiegrojumu. Ø8 stiegras izvieto pa pāriem ar soli 800mm. Stiegrojumam jābūt visa sienas garumā. Stiegras novieto uz sienas EPS elementu stiegrojuma karkasa. Ja stiegru garums ir īsāks par spriegojamo sienas posma garumu, tad veido pārlaidumu. Horizontālo stiegrojumu sienu veidņu elementos ievieto vienlaikus ar to montāžu, t.i. uzstādot vairākus sienu elementus tajos ievieto ari stiegras, un, uzstādot jaunus sienu veidņu elementus, stiegras virza tālāk uz priekšu.
Betonēšanas darbi
Betona masu sienas veidņos sāk iepildīt no brīvi izvelēta ēkas stūra un, vienmērīgi virzoties vienā virzienā (pulksteņa radītāja virzienā vai pretēji tam) pa sienas perimetru. Betona masu iepilda vairākos piegājienos pa 30-40 cm biezai kārtai. Betona masu vēlams pildīt veidnī ne tuvāk kā 60 cm attālumā no ēkas stūra.. Jāpievērš uzmanība, lai darbu laikā netiktu aplietas sienas elementu putupolistirola plātņu augšmalas. Tas ir iespējams nosegt ar kādu pārsegu, piemēram, polietilēna plēvi, audumu vai līmlenti. Pēc ieliešanas darbu biegām betonu ieteicams nevibrēt ar dziļumvibratoru. Tā vietā vēlams izmantot vienkāršākas metodes, uzsitot ar āmuru pa koka nūju vai armatūras stiegru, vai ari izmantot gumijas āmuru uzsitot pa koka starpliku uz polipropilēna uzgriežņiem – tā būs iespējams atbrīvoties no nevēlamiem gaisa burbuļiem betonā.
